主板接线

信息

• 散热片是贴到驱动上！

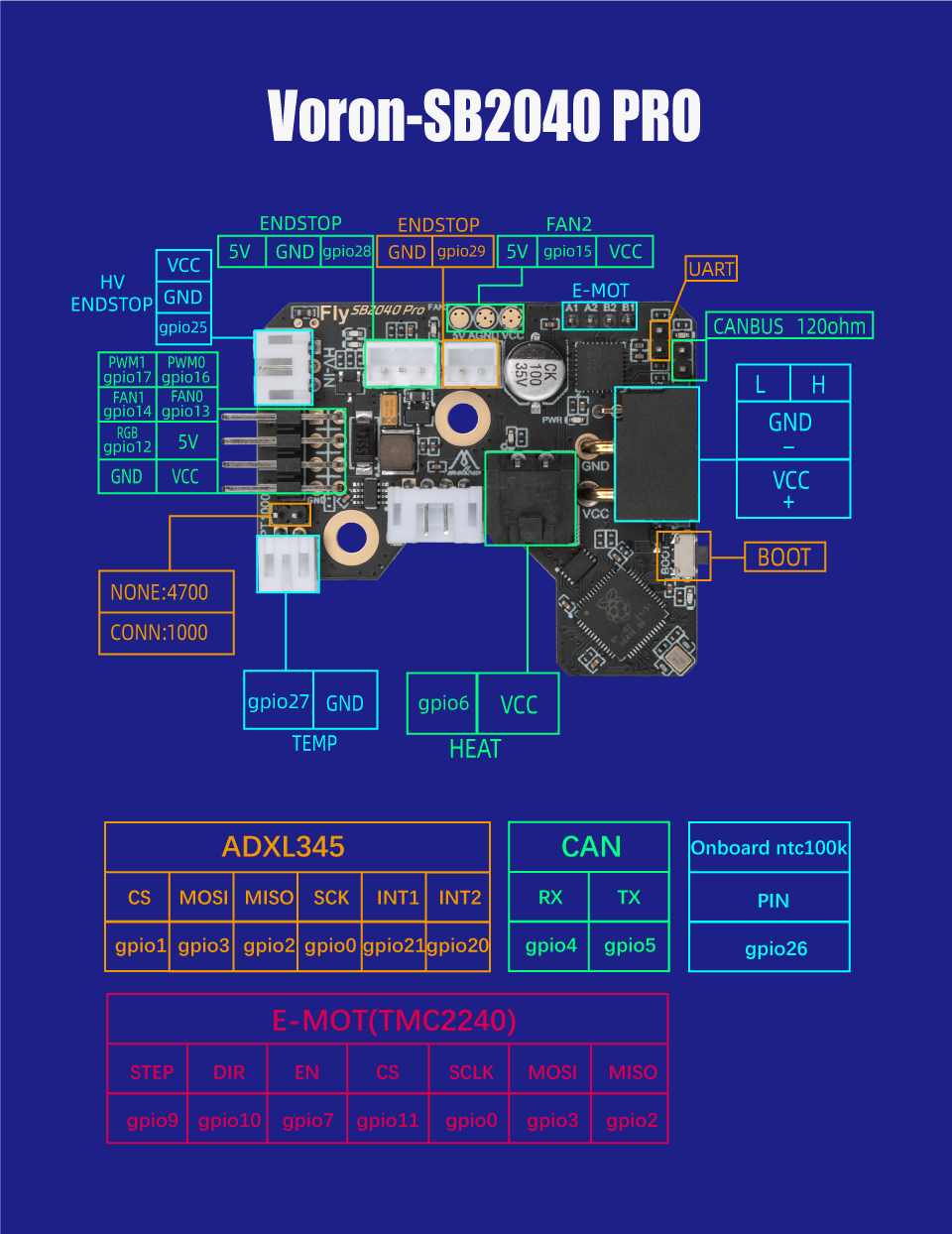

Pin脚说明

电源接线

信息

• SB2040 PRO 不支持电源防反接功能，通电前请检查好电源正负极接线是否正确！！！否则会损坏SB2040工具板！！！

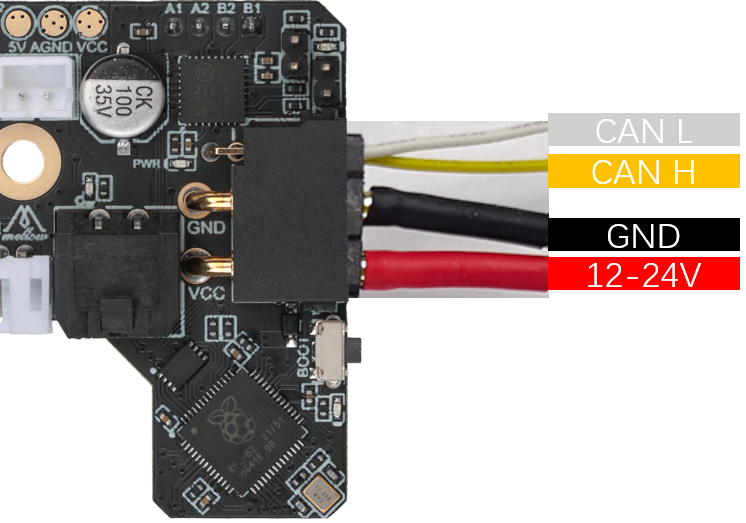

• CAN线颜色所代表的功能

颜色	功能
红色	直流12/24v输入
黑色	直流负极(GND)
黄色	CAN H
白色	CAN L

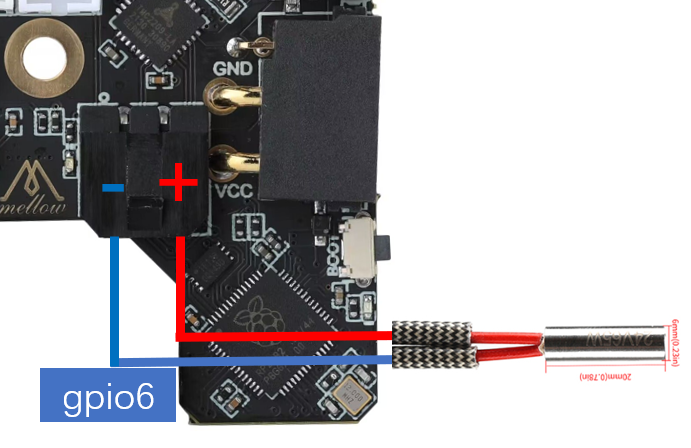

加热棒接线

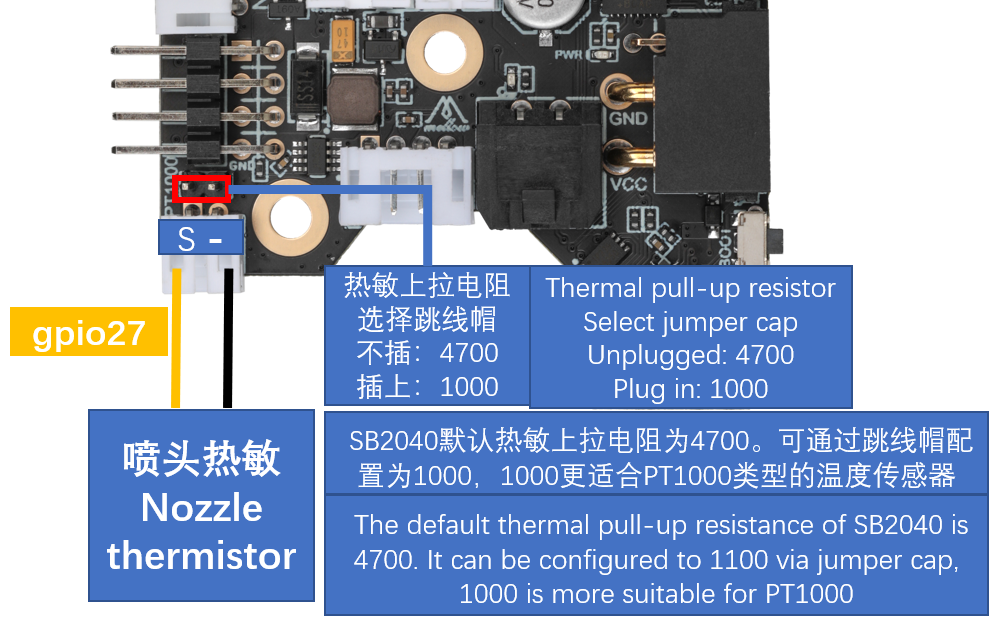

热敏接线

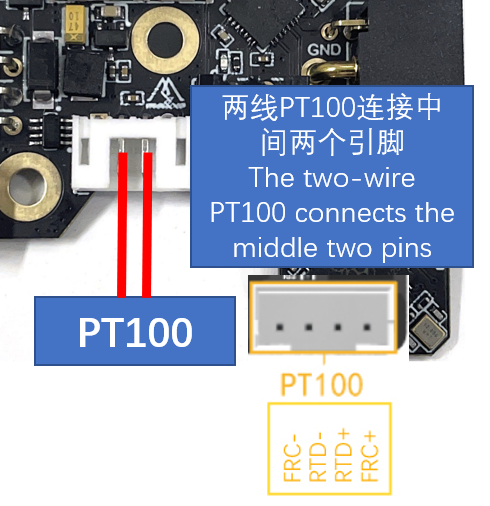

PT100接线

FAN接线

信息

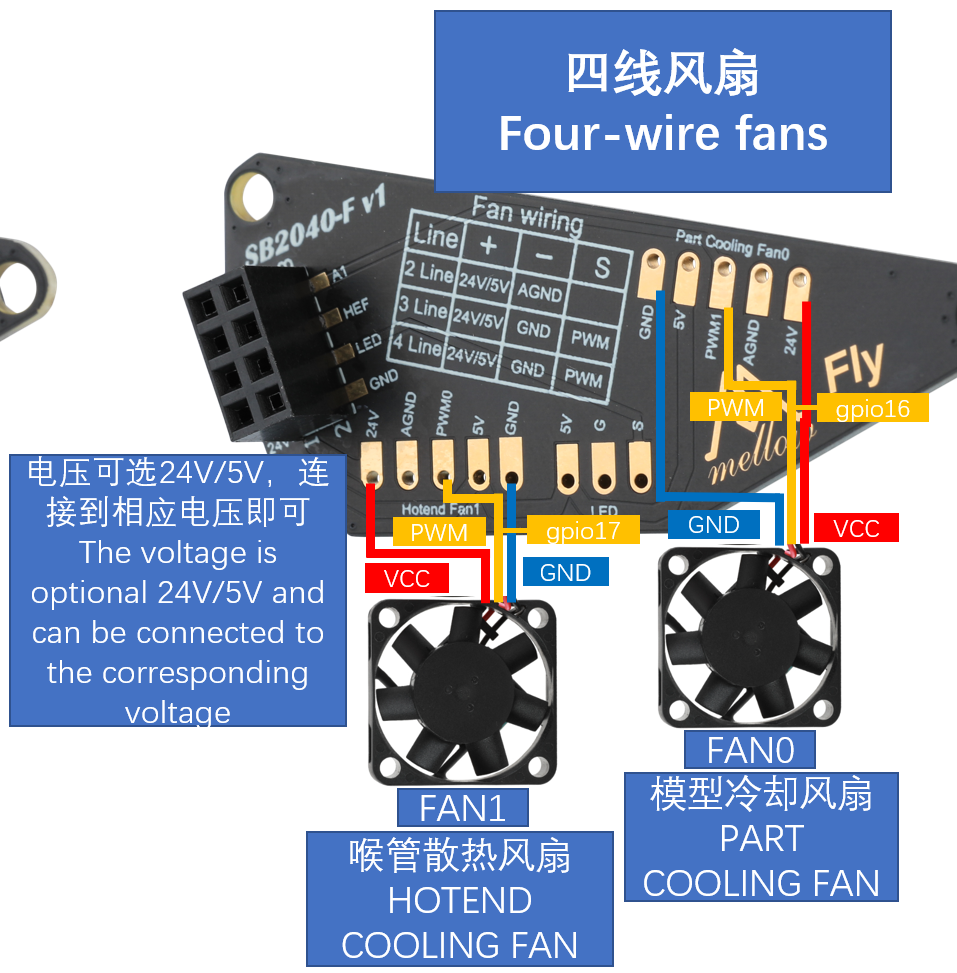

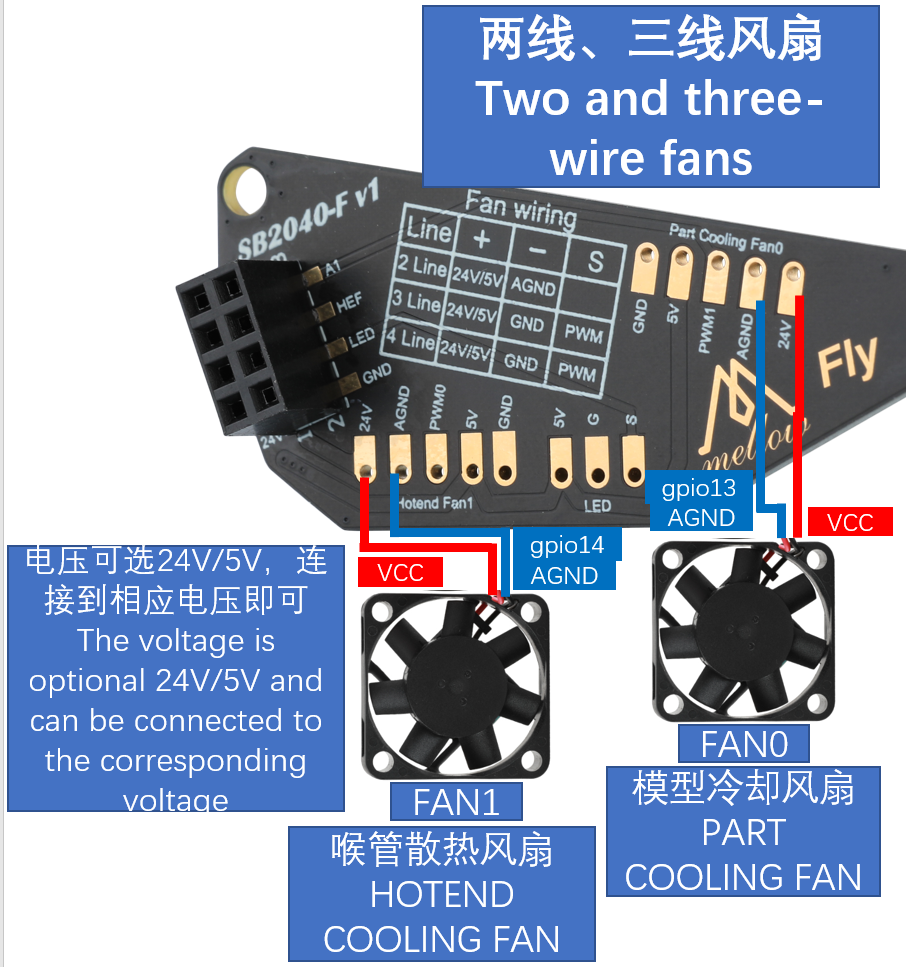

• SB2040支持最多两个可控风扇，风扇电压可选24V、5V，支持2、3、4线风扇，接线方法如下。
• 三线风扇第三根线一般为测速线，可不接，直接两根电源线，接线方法和两线风扇是一样的

RGB接线

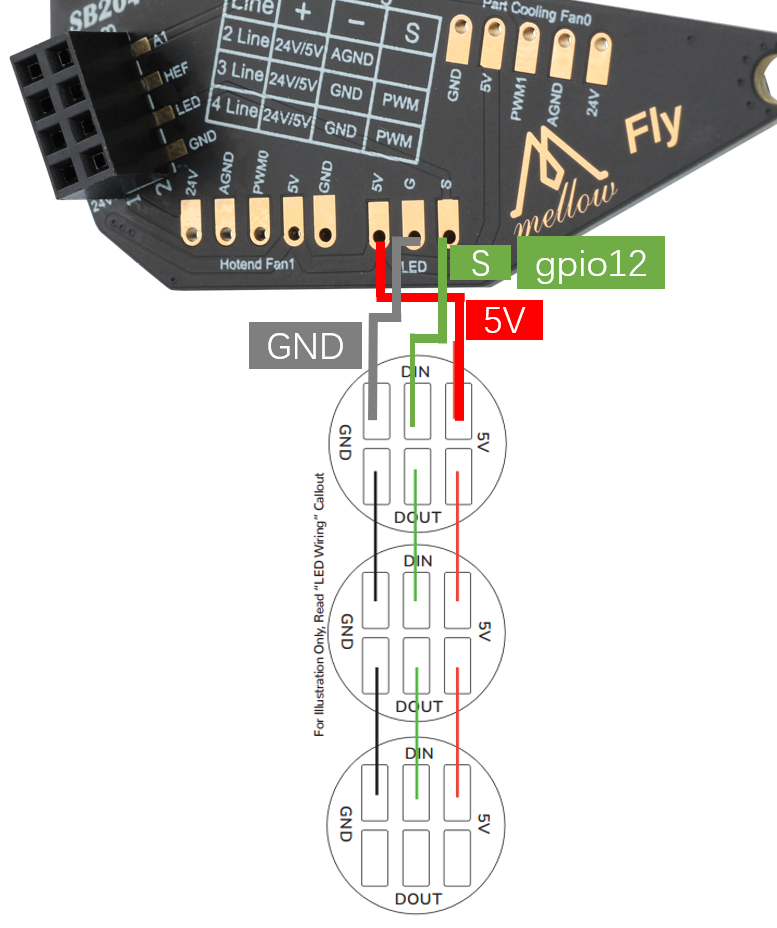

• RGB灯珠的正负极千万不能接反，否则会损坏CAN工具板

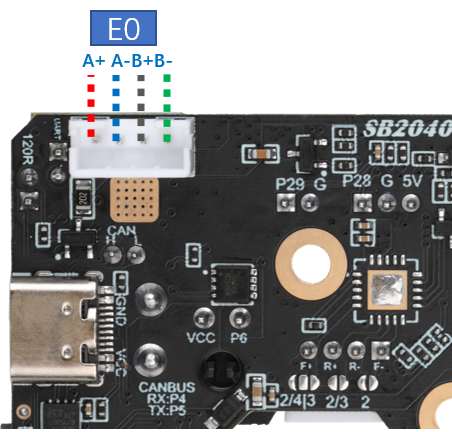

挤出机接线

• 挤出机接线完成后，请注意配置好驱动电流，校准好挤出机电机转向。


限位接线

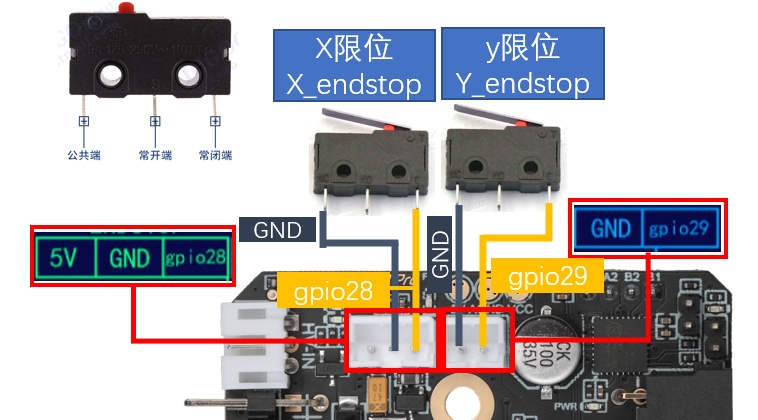

• 限位开关有常开（NO）和常闭（NC）两种。一般在3D打印机上，建议使用常闭（NC）， 这样在限位开关线路出现问题时，系统会及时报错，可以避免一些不必要的撞车，避免损坏 打印机。
• 如果为VORON机型，可以考虑更换限位的安装位置，在打印头滑车上安装X限位开关，A电机座上安装Y限位开关。另外，在SB2040上，建议限位开关前最好加上^，将信号上拉。例如：

  [stepper_x]
  endstop_pin: ^sb2040:PA0  # 在前面加上^,将信号上拉

调平传感器

接近开关

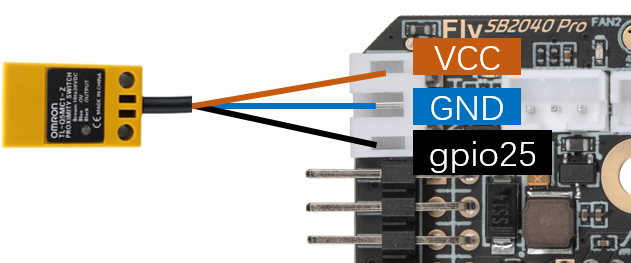

• VORON 官方建议是使用欧姆龙 Omron TL-Q5MC（之前官方推荐的是 PL08N，两者原 理一样，只是探测距离不一样）传感器来进行热床调平。

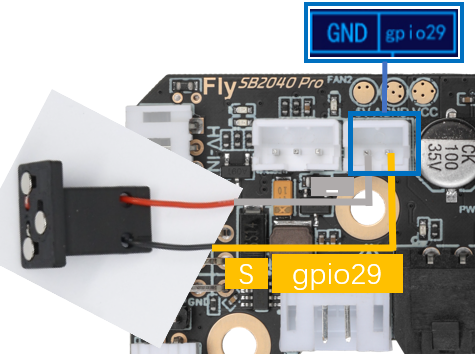

klicky

• Klicky 为第三方的调平传感器，能够用极低的成本自己在家制作，且性能稳定，性价比非常高，推荐使用。接线方法如下图所示。

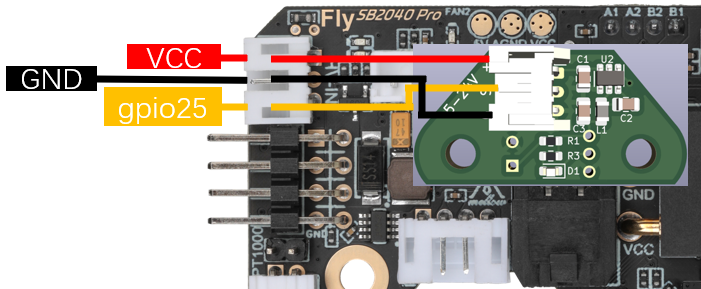

TAP

提示

• Voron Tap不建议接 24V ，某些版本使用 24V 有一定概率会导致Tap传感器烧坏，这并非Fly产品的问题，是Voron Tap的设计缺陷，请悉知！！！

• Voron Tap为Voron团队最新发布的调平传感器方案，有着精度高，稳定性强，适应性好等特点。接线时，请注意正负极不能接反，否则会损坏Tap传感器甚至工具板。
